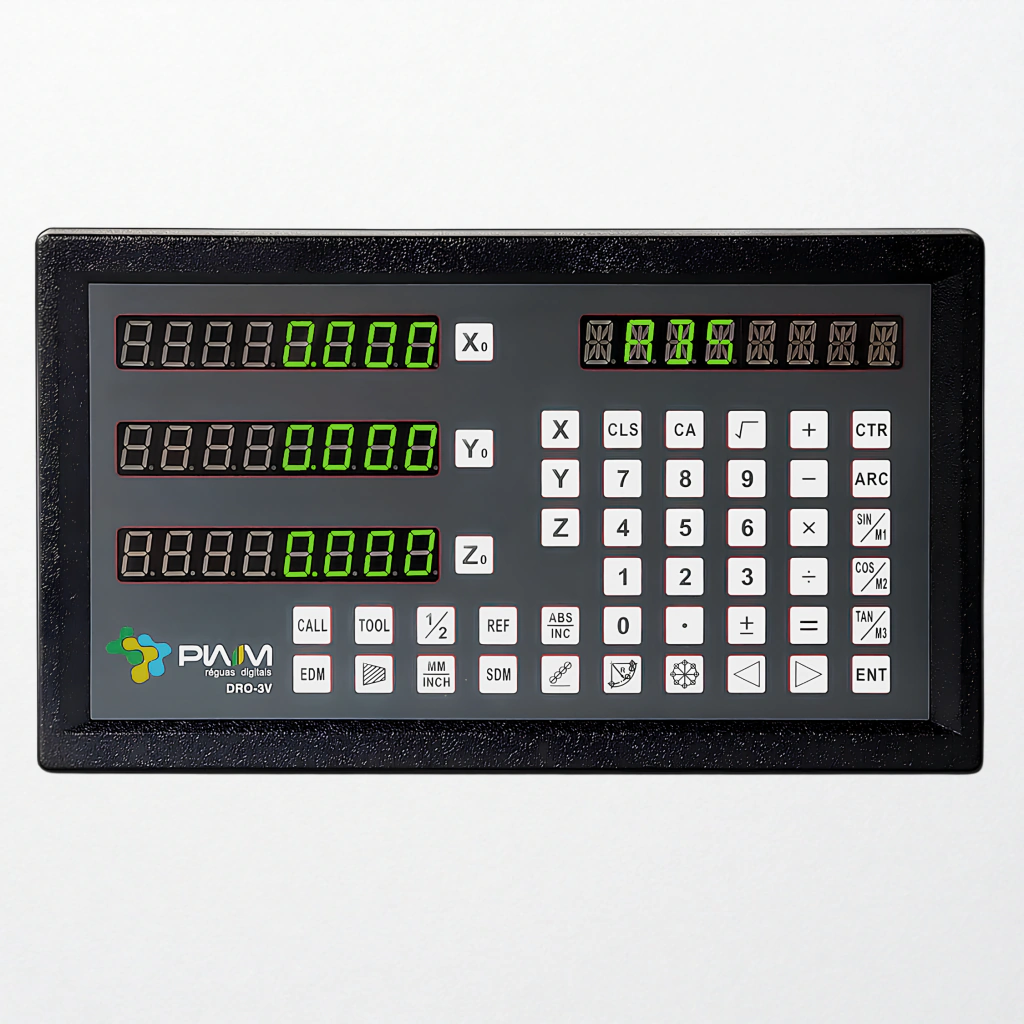

Display Digital PWM DRO 3V – 3 Eixos

O Display Digital PWM DRO 3V foi desenvolvido para proporcionar leitura precisa e confiável dos deslocamentos dos eixos X, Y e Z em máquinas operatrizes. É uma solução completa para transformar sua máquina convencional em um sistema de leitura digital, proporcionando maior controle, precisão e produtividade durante a usinagem.

Com funções avançadas para operações de fresamento, torneamento e posicionamento, o DRO 3V permite acompanhar os movimentos da máquina em tempo real, reduzindo erros de leitura e facilitando a execução de medidas e coordenadas diretamente pelo operador.

Principais Benefícios

✔ Leitura digital simultânea de 3 eixos

✔ Maior precisão e controle durante a usinagem

✔ Reduz erros de posicionamento e leitura manual

✔ Aumenta a produtividade do operador

✔ Função de coordenadas absolutas e relativas

✔ Compensação linear para correção de erros do sistema de medição

✔ Memória dos dados em caso de falta de energia

✔ Memória para até 200 pontos de referência

✔ Banco de dados para até 200 ferramentas

✔ Funções para cálculo e posicionamento durante a usinagem

✔ Medição em milímetros e polegadas

✔ Função para medição de raio e diâmetro

✔ Função para medição de conicidade

✔ Cálculo de arco de usinagem

✔ Função de furação em linha oblíqua

✔ Busca automática do ponto zero

✔ Dois relés de acionamento independentes

✔ Compatível com réguas digitais e encoders mediante configuração adequada

✔ Ideal para ambientes industriais

Principais Funções

Zero Imediato: permite zerar rapidamente qualquer eixo durante a operação.

Absoluto / Relativo: possibilita trabalhar com coordenadas absolutas ou incrementais conforme a necessidade da usinagem.

Compensação Linear: permite compensar erros sistemáticos presentes no conjunto de medição.

Memória de Pontos: possibilita armazenar até 200 posições referenciadas ao ponto zero.

Banco de Ferramentas: permite armazenar informações de até 200 ferramentas, facilitando operações repetitivas.

Cálculo de Arco: auxilia o operador em operações de usinagem que envolvem trajetórias circulares.

Furação em Linha Oblíqua: facilita o posicionamento de furos distribuídos em diferentes ângulos.

Medição de Conicidade: recurso destinado à verificação e execução de operações envolvendo peças cônicas.

MM / Polegada: permite alternar rapidamente entre os sistemas métrico e imperial.

Especificações Técnicas

Modelo: DRO 3V

Marca: PWM

Tipo: Display / Visualizador Digital DRO

Número de Eixos: 3 eixos – X, Y e Z

Sinal de Entrada: TTL digital / sinal analógico senoidal sob encomenda

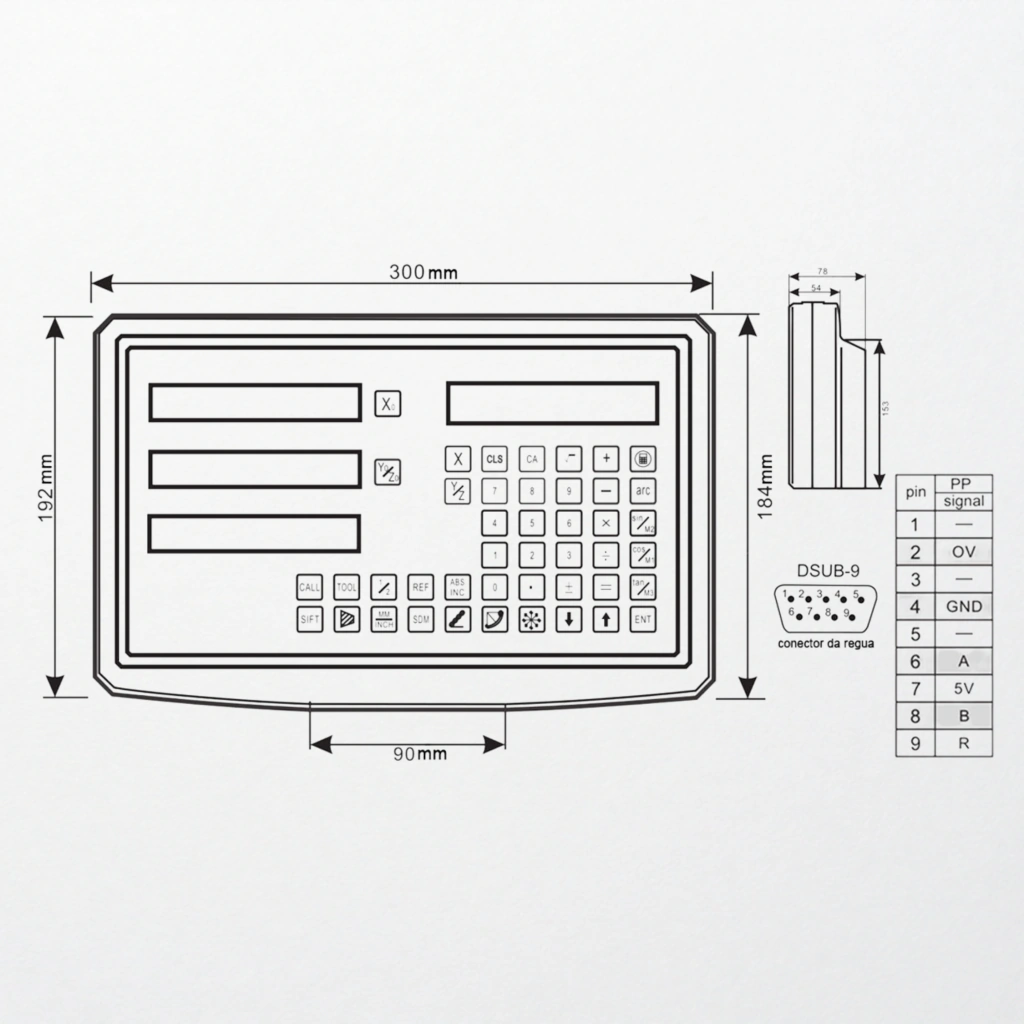

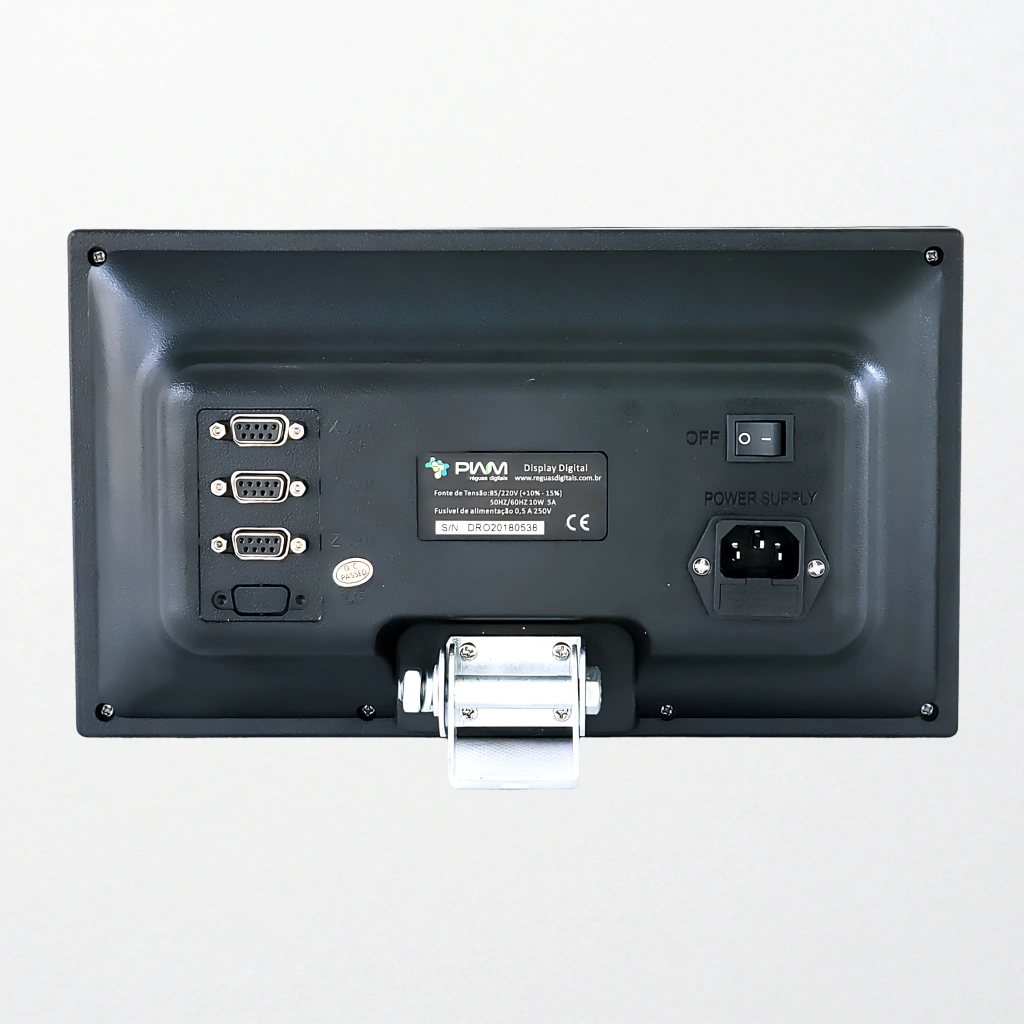

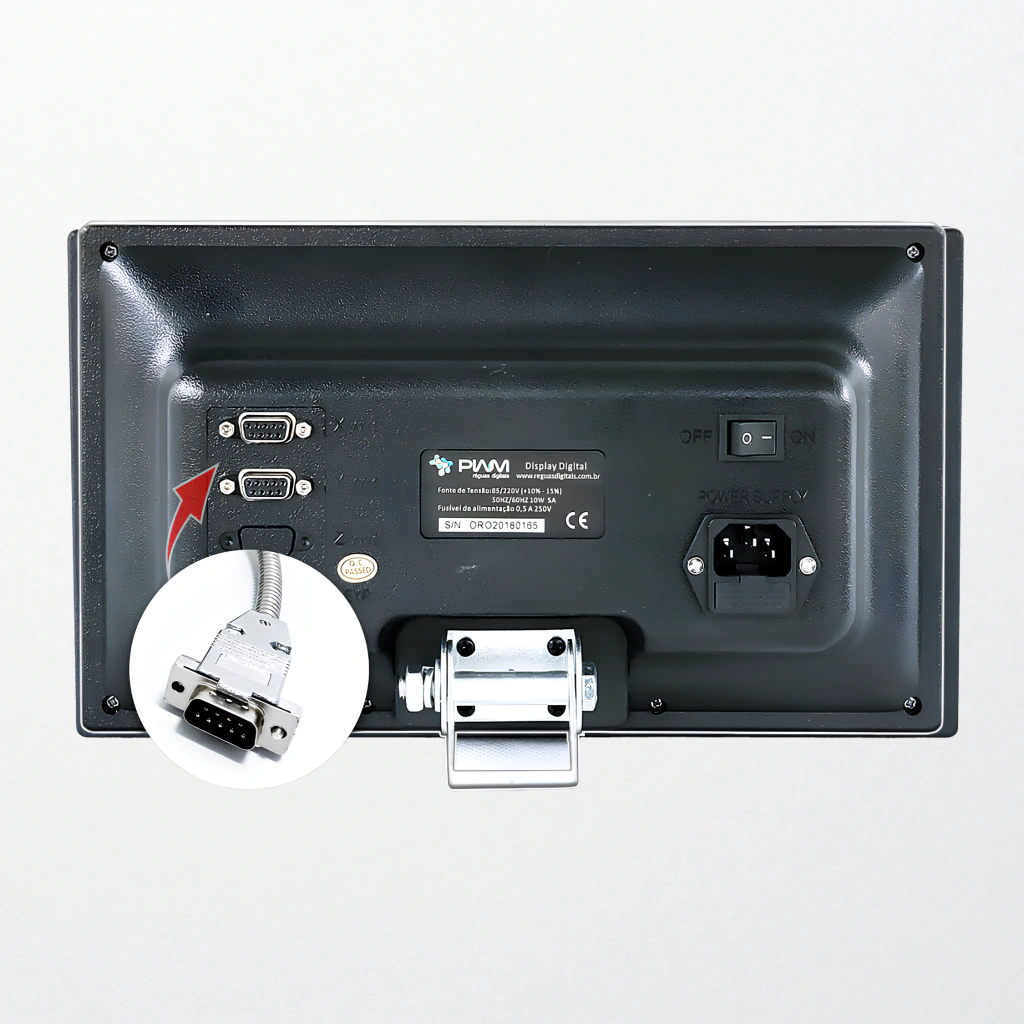

Conectores: DB9 fêmea – 9 pinos

Alimentação de Entrada: 80–220 Vca

Saída para Réguas: 5 Vcc

Saída Opcional: 12 Vcc sob encomenda

Relés: 2 relés de acionamento independentes

Unidades de Medida: Milímetros / Polegadas

Memória: Até 200 pontos referenciados ao ponto zero

Compensação: Linear

Manual: Português

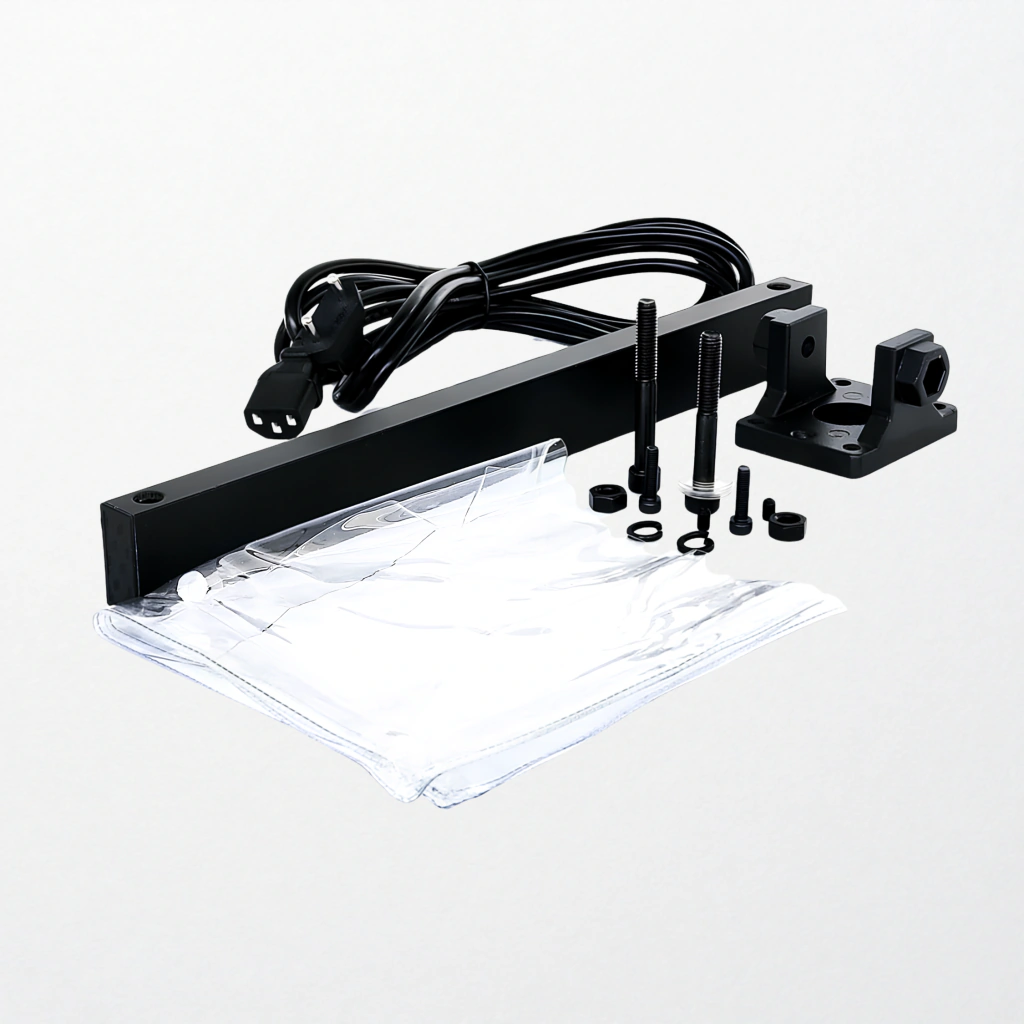

Capa de Proteção: Inclusa

Suporte de Instalação: Incluso

Cabo de Ligação: Padrão brasileiro incluso

Parafusos: Inclusos

Garantia: 12 meses contra defeitos de fabricação

Aplicações

O Display Digital PWM DRO 3V é indicado para instalação em:

• Fresadoras convencionais

• Tornos mecânicos

• Retíficas

• Mandrilhadoras

• Máquinas de furação

• Máquinas operatrizes em geral

Transforme a leitura da sua máquina.

Com o PWM DRO 3V, sua máquina passa a contar com uma leitura digital precisa, prática e confiável, proporcionando ao operador maior controle sobre os deslocamentos e medidas durante a usinagem.
